نقش کلیدی اسید بوریک در تولید پشم شیشه و الیاف فایبرگلاس صنعتی
فهرست مطالب
کشش پیوسته شیشه مذاب و تبدیل آن به الیافی با قطر چند میکرون، بدون کنترل دقیق دما و گرانروی کوره عملاً غیرممکن است؛ چراکه سیلیس خالص (SiO_2) به دلیل دمای ذوب بالا و ویسکوزیته شدید، در زمان خروج از نازل‌ها سریعاً دچار تبلور مجدد (Devitrification) و پارگی رشته‌ها میشود. به همین دلیل، درک دقیق نقش اسید بوریک در تولید فایبرگلاس و شناخت مکانیزم کاربرد اسید بوریک در پشم شیشه، کلید پایداری خطوط تولید در این صنایع است. این ماده با تامین اکسید بور در شبکه سیلیکاتی، هم به‌عنوان کمک‌ذوب (Flux) دمای کوره را کاهش می‌دهد و هم به شکل یک شبکه‌ساز قدرتمند، مانع از کریستالیزاسیون مذاب در لحظه کشش میشود. در ادامه، عملکرد فنی این ترکیب در تولید عایق‌های حرارتی و کامپوزیت‌ها را به‌همراه استانداردهای کنترل کیفیت آن هنگام خرید بررسی می‌کنیم.

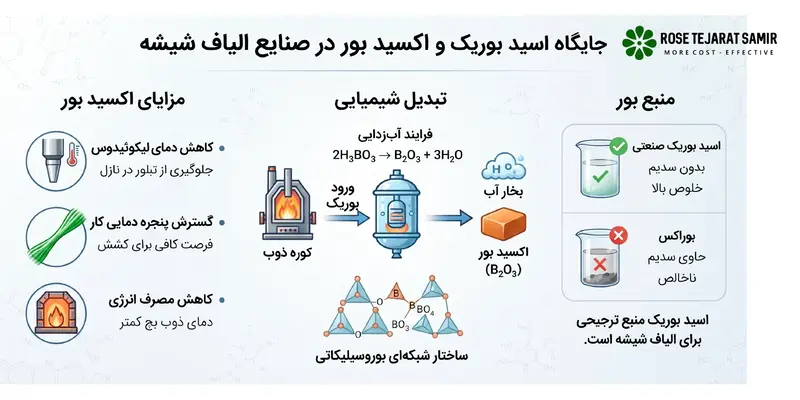

جایگاه اسید بوریک و اکسید بور (B₂O₃) در صنایع الیاف شیشه
در فرمولاسیون کوره، انتخاب منبع بور به نوع شیشه و محدودیت قلیایی‌ها بستگی دارد. اسید بوریک صنعتی خالص‌ترین منبع تامین اکسید بور در الیاف شیشه صنعتی است که برخلاف بوراکس، سدیمی به مذاب وارد نمی‌کند؛ به همین دلیل، در میان کاربردهای اسید بوریک در صنایع مختلف، تولید الیاف و کامپوزیت‌ها بزرگ‌ترین سهم مصرف جهانی را دارد.
تبدیل اسید بوریک به شبکه‌ساز شیشه‌ای در کوره‌های ذوب
با ورود اسید بوریک به کوره، فرایند آب‌زدایی آغاز و ساختار شیشه‌ای طبق مکانیزم‌های زیر شکل می‌گیرد:
- تجزیه حرارتی: اسید بوریک طی گرمایش آب خود را از دست داده و طبق معادله (2H_3BO_3 \to B_2O_3 + 3H_2O) به اکسید بور تبدیل میشود.
- راندمان تامین اکسید: از نظر استوکیومتری، اسید بوریک خالص حدود ۵۶.۳ درصد وزنی B_2O_3 آزاد می‌کند و مابقی به‌صورت بخار آب خارج میشود.
- آرایش ساختاری: اتم‌های بور در شبکه بوروسیلیکاتی به شکل واحدهای سه‌وجهی (BO_3) و چهاروجهی (BO_4) در کنار سیلیس قرار گرفته و رفتار ذوب و خواص مکانیکی را بهبود می‌بخشند.
چرا حضور بور برای ساختارهای رشته‌ای و الیافی الزامی است؟
در تولید بدون وقفه الیاف شیشه، باید فاصله میان دمای شکل‌دهی (دمایی که در آن گرانروی مذاب برای کشش الیاف مناسب است) و دمای لیکوئیدوس (دمایی که در زیر آن، بلورها شروع به رشد در مذاب می‌کنند) دقیق مدیریت شود. حضور اکسید بور مزایای زیر را در این مرحله ایجاد می‌کند:
- کاهش دمای لیکوئیدوس: جلوگیری از رشد بلورها در دهانه نازل‌های بوشینگ (Bushing) و حذف ریسک پارگی رشته‌ها.
- گسترش پنجره دمایی کار: ایجاد فرصت کافی برای کشش مکانیکی یا دمیدن الیاف پیش از جامد شدن کامل شیشه.
- کاهش مصرف انرژی: پایین آوردن دمای ذوب بچ و افزایش طول عمر جداره‌های نسوز کوره.

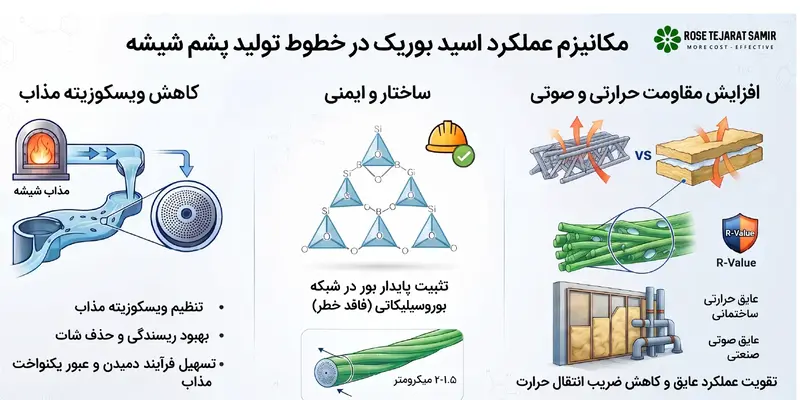

مکانیزم عملکرد اسید بوریک در خطوط تولید پشم شیشه
پشم شیشه (Glass Wool) از سیلیکات‌های سدیم، کلسیم و منیزیم به‌همراه مقادیر مشخصی بور تولید میشود. بررسی علمی کاربرد اسید بوریک در پشم شیشه نشان می‌دهد که این ماده مستقیماً بر راندمان ریسندگی و ایمنی محصول اثرگذار است. بر اساس پژوهش‌های معتبر منتشرشده در پایگاه Springer، میزان B_2O_3 در پشم شیشه‌های ساختمانی معمولاً روی ۵ درصد وزنی (۱.۵ درصد بور عنصری) و در گریدهای خاص تا ۱۲ درصد تنظیم میشود تا الیافی با قطر میانگین ۱.۵ تا ۲ میکرومتر به دست بیاید. همچنین، تثبیت بور در شبکه بوروسیلیکاتی به قدری پایدار است که استنشاق آن در خط تولید خطری برای سلامت کارگران به‌همراه ندارد.
کاهش ویسکوزیته مذاب شیشه برای تسهیل فرایند دمیدن و ریسندگی
در خطوط تولید روتاری (سانتریفیوژ و دمیدن گاز داغ)، مذاب شیشه باید با سرعت از هزاران حفره میکروسکوپی دیسک‌های چرخان عبور کند. در این مرحله، اکسید بور دو نقش مهم دارد:
- تنظیم دقیق ویسکوزیته مذاب شیشه: روان‌تر شدن مذاب در دمای کاری و تسهیل عبور یکنواخت آن از منافذ سانتریفیوژ
- بهبود ریسندگی الیاف شیشه و حذف شات (Shot): کاهش کشش سطحی مذاب که مانع از تبدیل شیشه به قطرات کروی غیرالیافی (شات) شده و آن را به تارهایی ظریف تبدیل می‌کند.
افزایش مقاومت حرارتی و صوتی پشم شیشه در عایق‌های ساختمانی و صنعتی
راندمان یک عایق به توانایی آن در حبس هوای ساکن و ممانعت از انتقال گرما وابسته است. طبق گزارش فنی شرکت U.S. Borax، صنعت عایق‌سازی بزرگ‌ترین مصرف‌کننده بورات‌ها در جهان است؛ زیرا حضور بور با ظریف‌تر کردن الیاف، ضریب انتقال حرارت را کاهش داده و مقاومت حرارتی (R-Value) را به شدت تقویت می‌کند. این ویژگی مستقیماً به افزایش مقاومت حرارتی پشم شیشه منجر شده و آن را به یک عایق حرارتی صنعتی و صوتی استاندارد برای صنایع نفت و گاز و ساختمان تبدیل می‌کند.

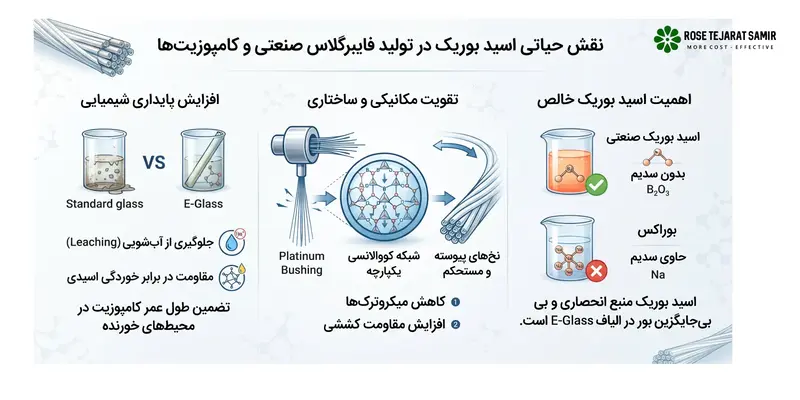

نقش حیاتی اسید بوریک در تولید فایبرگلاس صنعتی و کامپوزیت‌ها
برخلاف پشم شیشه که الیافی کوتاه و پنبه‌ای دارد، فایبرگلاسهای صنعتی (که بیش از ۹۰ درصد آن‌ها از نوع شیشه E-Glass هستند) به‌شکل نخ‌ها و رشته‌های پیوسته تولید می‌شوند تا به‌عنوان اسکلت نگهدارنده در قطعات کامپوزیتی به کار روند. در ساخت این الیاف، وجود سدیم (قلیا) یک عامل مخرب است؛ زیرا هم خاصیت عایق الکتریکی شیشه را از بین می‌برد و هم استحکام آن را کم می‌کند. به همین دلیل، استفاده از بوراکس (که حاوی سدیم است) در این فرمول ممنوع بوده و به همین دلیل، نقش اسید بوریک در تولید فایبرگلاس و ساخت الیاف تقویتکننده کامپوزیت (B2O3) کاملاً بی‌جایگزین است.
افزایش مقاومت کششی و دوام مکانیکی الیاف شیشه تقویتکننده
در فرمولاسیون E-Glass حدود ۵ تا ۱۰ درصد وزنی B₂O₃ به کار می‌رود که خواص مکانیکی زیر را ایجاد می‌کند:
- تقویت شبکه کووالانسی: کاهش چگالی نقص‌های سطحی و میکروترک‌ها در حین کشش سریع رشته‌ها از بوشینگ‌های پلاتینی.
- افزایش تحمل بار و فشار (مقاومت کششی): به لطف این ساختار یکپارچه، نخ‌های فایبرگلاس در برابر کشیدگی و پاره شدن بسیار مقاوم می‌شوند. همین ویژگی باعث میشود که از آن‌ها برای مسلح کردن و تقویت قطعات حساسی مثل بدنه خودرو، پره‌های توربین بادی، بردهای الکترونیکی و مخازن تحت فشار استفاده شود.
بهبود پایداری در برابر رطوبت، مواد شیمیایی و شرایط خورنده محیطی
تامین بور از طریق اسید بوریک خالص (بدون ورود سدیم)، مقاومت شیمیایی کامپوزیت را از دو طریق تضمین می‌کند:
- جلوگیری از پدیده آب‌شویی (Leaching): نبود یون‌های قلیایی آزاد مانع از شسته شدن سطح شیشه در برخورد با رطوبت محیط میشود.
- پایداری در محیط‌های اسیدی و خورنده: حفظ یکپارچگی شبکه کلسیم-آلومینوسیلیکات در لوله‌ها و مخازن انتقال سیالات شیمیایی.
جدول مقایسه‌ای: تأثیر اسید بوریک بر خواص فرایندی پشم شیشه در برابر فایبرگلاس
کارکرد اکسید بور بسته به نوع شیشه و روش شکل‌دهی الیاف تغییر می‌کند. برای مقایسه دقیق‌تر، در جدول زیر پارامترهای فرایندی، درصد مصرف B₂O₃، ابعاد الیاف و کاربرد نهایی در پشم شیشه و فایبرگلاس تقویتکننده در کنار یکدیگر قرار گرفته‌اند:
پارامتر فنی و فرایندی | پشم شیشه عایق (Insulation Glass Wool) | الیاف فایبرگلاس تقویتکننده (E-Glass) |
| درصد وزنی متداول B₂O₃ | معمولاً ۵٪ (در گریدهای خاص تا ۱۲٪) | معمولاً بین ۵٪ تا ۱۰٪ وزنی |
منبع اصلی تامین بور | اسید بوریک، بوراکس یا کلمنیت | منحصراً اسید بوریک خالص (محدودیت سدیم) |
| روش شکل‌دهی و ریسندگی | روتاری (سانتریفیوژ و دمیدن گاز داغ) | کشش مکانیکی پیوسته از نازل‌های بوشینگ |
میانگین قطر الیاف | ۱.۵ تا ۲ میکرومتر (الیاف کوتاه) | ۳ تا ۲۰ میکرومتر (رشته‌های پیوسته) |
| هدف اصلی از افزودن بور | کاهش گرانروی، حذف شات و افزایش R-Value | کاهش دمای لیکوئیدوس و افزایش استحکام کششی |
کاربرد نهایی در صنعت | عایق حرارتی و صوتی ساختمان و صنایع | تقویتکننده کامپوزیت، قطعات خودرو و بردهای PCB |

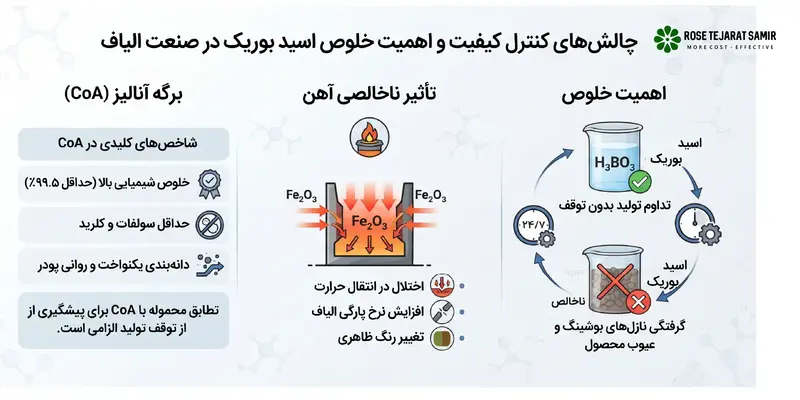

چالش‌های کنترل کیفیت و اهمیت خلوص اسید بوریک در صنعت الیاف
خطوط تولید الیاف شیشه به‌صورت ۲۴ ساعته کار می‌کنند و کوچک‌ترین نوسانی در خلوص بار ورودی به گرفتگی نازل‌های گران‌قیمت بوشینگ منجر میشود. همان‌طور که در مستندات فنی U.S. Borax تاکید شده است، وجود ناخالصی یا نوسان غلظت در بورات‌ها باعث بروز عیوب پرهزینه و حتی فیل شدن محصول نهایی میشود. از این رو، کارشناسان تدارکات در زمان خرید بوریک اسید باید حساسیت بالایی روی تست‌های آزمایشگاهی داشته باشند.
تأثیر ناخالصی‌های آهن (Fe) بر رنگ و افت خواص حرارتی الیاف
حضور ناخالصی آهن (به شکل Fe₂O₃) در اسید بوریک، مشکلات جدی زیر را در کوره ذوب به‌همراه دارد:
- اختلال در انتقال حرارت کوره: یون‌های آهن پرتوهای مادون قرمز را در سطح مذاب جذب کرده و مانع از رسیدن گرمای یکنواخت به کف کوره می‌شوند.
- افزایش نرخ پارگی الیاف: برهم خوردن گرادیان دمایی مذاب، همگن‌سازی را مختل کرده و باعث بریدگی رشته‌ها در زیر بوشینگ میشود.
- تغییر رنگ ظاهری: ایجاد ته‌رنگ ناخواسته سبز یا قهوه‌ای در الیاف تولیدی.
نقش برگه آنالیز (CoA) در انتخاب گرید مناسب اسید بوریک صنعتی
برای پیشگیری از توقف تولید، تطابق محموله با گواهی آنالیز (COA) الزامی است. مهم‌ترین شاخص‌های کنترلی در برگه آنالیز عبارت‌اند از:
- خلوص شیمیایی بالا: حداقل ۹۹.۵ درصد H₃BO₃ (معادل حداقل ۵۶.۲۵ درصد B₂O₃)
- حداقل میزان سولفات (SO₄) و کلرید (Cl): جلوگیری از تشکیل حباب‌های گازی ریز (Seeds) در مذاب و ممانعت از خوردگی نسوزهای کوره.
- دانه‌بندی یکنواخت و روانی پودر: جلوگیری از کلوخه‌شدگی و جدایش فاز در سیلوهای اختلاط بچ.
راهنمای تأمین و خرید عمده اسید بوریک گرید صنعتی برای کارخانجات
توقف کوره در صنایع پیوسته‌ای مانند پشم شیشه و فایبرگلاس از نظر هزینه‌ای که به‌جا می‌گذارد، عملاً غیرممکن است. شرکت بازرگانی رز تجارت سمیر به‌عنوان شریک استراتژیک صنایع شیشه و کامپوزیت، مسیری مطمئن و مستقیم را برای خرید عمده مواد اولیه شیمیایی مثل اسید بوریک فراهم کرده است. مزایای تامین اسید بوریک از طریق این مجموعه شامل موارد زیر است:
- واردات مستقیم و قیمت رقابتی: حذف واسطه‌ها و تامین کالا از معتبرترین تولیدکنندگان جهانی
- موجودی دائمی در انبار: تضمین تامین مستمر برای جلوگیری از خواب خطوط تولید
- تضمین اصالت و تطابق با COA: ارائه برگه آنالیز معتبر و منطبق با بچ فیزیکی تحویلی همراه با مشاوره تخصصی فنی
جهت مشاوره و خرید عمده اسید بوریک تماس بگیرید.
سخن پایانی
بررسی‌های علمی و صنعتی نشان می‌دهد که نقش اسید بوریک در تولید فایبرگلاس و همچنین کاربرد اسید بوریک در پشم شیشه، شالوده اصلی شکل‌گیری شبکه بوروسیلیکاتی در این محصولات است. این ترکیب با کاهش دمای ذوب، کنترل دقیق ویسکوزیته مذاب و جلوگیری از تبلور در حین ریسندگی، تولید الیافی ظریف، عایق و مستحکم را ممکن می‌سازد. بهره‌مندی پایدار از این مزایا، در گرو کنترل دقیق ناخالصی‌ها بر اساس برگه آنالیز (COA) و تامین بی‌واسطه ماده اولیه از واردکنندگان متعهد مثل رزتجارت سمیر است.
سوالات متداول
۱. چرا در تولید فایبرگلاسهای تقویتکننده (E-Glass) به جای بوراکس از اسید بوریک استفاده میشود؟
فایبرگلاسهای نوع E باید عاری از اکسیدهای قلیایی (سدیم و پتاسیم زیر ۱ درصد) باشند تا خواص عایق الکتریکی، استحکام کششی و مقاومت رطوبتی خود را حفظ کنند. از آنجا که بوراکس حاوی سدیم است، در این فرمولاسیون قابل استفاده نبوده و باید منحصراً از اسید بوریک خالص استفاده شود.
۲. پدیده فراریت بور (Boron Volatilization) در کوره‌های ذوب شیشه چیست و چگونه کنترل میشود؟
در دماهای بالای کوره، بخشی از اکسید بور با بخار آب واکنش داده و تبخیر میشود که این امر ترکیب شیشه را تغییر داده و در دودکش‌ها رسوب ایجاد می‌کند. کنترل رطوبت بچ ورودی، تنظیم فشار کوره و استفاده از اسید بوریک با دانه‌بندی استاندارد، سرعت ذوب را بالا برده و فراریت بور را به حداقل می‌رساند.
۳. کلوخه شدن اسید بوریک در انبار چه آسیبی به خط تولید پشم شیشه می‌زند؟
کلوخه شدن بار در اثر جذب رطوبت، توزین اتوماتیک و اختلاط یکنواخت مواد را مختل می‌کند. ورود مخلوط ناهمگن به کوره باعث نوسان موضعی ویسکوزیته مذاب شده و عیب تشکیل قطرات شیشه‌ای رشته‌نشده را در پشم شیشه به شدت افزایش می‌دهد.
