CIP چیست؟ بررسی نقش استراتژیک اسید سیتریک در رسوب‌زدایی صنعتی
فهرست مطالب
اسید سیتریک برای رسوب زدایی در بسیاری از فرایندهای صنعتی، به‌ویژه برای مقابله با رسوبات معدنی، مورد استفاده قرار می‌گیرد؛ اما انتخاب آن برای یک سیستم CIP فقط به قدرت اسیدی ماده وابسته نیست. نوع رسوب، جنس تجهیزات، دما، غلظت محلول و زمان تماس همگی بر نتیجه شست‌وشو اثر می‌گذارند. این موضوع در مبدل‌های حرارتی اهمیت بیشتری دارد؛ زیرا تجمع رسوب میتواند انتقال حرارت و عملکرد فرایند را تحت تاثیر قرار دهد.
سیستم CIP یا شست‌وشوی در محل، برای پاکسازی سطوح داخلی تجهیزات بدون باز کردن آنها طراحی شده است و فاز اسیدی یکی از مراحل مهم آن برای کنترل رسوبات معدنی به شمار می‌رود. در این مرحله، انتخاب ماده‌ای که هم توانایی مقابله با رسوب را داشته باشد و هم با متریال تجهیزات سازگار باشد، اهمیت پیدا می‌کند. در ادامه بررسی می‌کنیم که نقش اسید سیتریک در رسوب زدایی CIP چیست، چه تفاوتی با اسیدهای معدنی دارد و هنگام تامین آن برای یک واحد تولیدی چه نکاتی باید در نظر گرفته شود.

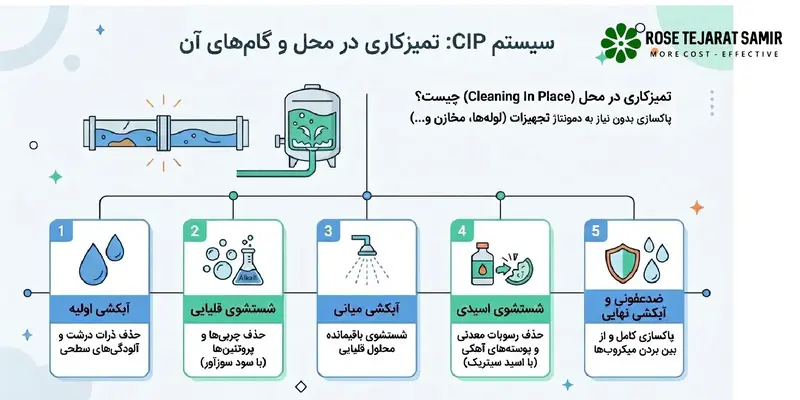

تعریف دقیق و گام‌های عملیاتی فرایند CIP
پیش از بررسی عملکرد اسید سیتریک، ابتدا باید جایگاه شست‌وشوی اسیدی را در ساختار CIP بشناسید. CIP یک ماده شیمیایی خاص نیست، بلکه مجموعه‌ای از مراحل شست‌وشو است که با توجه به نوع تجهیزات، آلودگی و الزامات فرایند طراحی میشود.
سیستم تمیزکاری در محل (Cleaning In Place) چگونه کار می‌کند؟
سیستم CIP مخفف Cleaning In Place و به‌معنای تمیزکاری در محل است؛ روشی که امکان پاکسازی سطوح داخلی لولهها، مخازن، مبدل‌های حرارتی و سایر تجهیزات فرایندی را بدون دمونتاژ آنها فراهم می‌کند. در این فرایند، آب و محلول‌های شوینده با کنترل پارامترهایی مانند دما، غلظت، زمان تماس و سرعت جریان در مدار گردش می‌کنند.
بنابراین، عملکرد CIP فقط به انتخاب ماده شوینده محدود نمی‌شود. توالی مراحل، شدت جریان و شرایط عملیاتی نیز در میزان پاکسازی نقش دارند. برای مثال، برنامه‌های CIP در صنایع لبنی با توجه به اینکه مدار شامل سطوح حرارت‌دیده مانند پاستورایزر باشد یا صرفاً لوله و مخزن، میتواند متفاوت طراحی شود.
اهمیت فاز اسیدشویی در چرخه CIP
طبق گفته منابع صنعتی، یک چرخه کامل CIP معمولاً شامل پنج گام است:
- آبکشی اولیه
- شستشوی قلیایی (سودشویی برای حذف چربی‌ها و پروتئین‌ها)
- آبکشی میانی
- شستشوی اسیدی
- در نهایت ضدعفونی و آبکشی نهایی
بسیاری از آلودگی‌های خطوط تولید (به‌ویژه در صنایع لبنی یا سیستم‌های دارای سختی آب بالا)، ماهیت معدنی دارند و با سود سوزآور پاک نمی‌شوند. در اینجا اسیدشویی مخرن و لوله وارد عمل میشود تا ضمن خنثی‌سازی بقایای قلیایی مرحله قبل، پوسته‌های آهکی (Limescale) و اکسیداسیون را کاملاً حذف کند. در واقع، استفاده هدفمند از اسید سیتریک برای رسوب زدایی در این مرحله، تنها راهکار قطعی برای بازگرداندن راندمان حرارتی مبدل‌هاست.

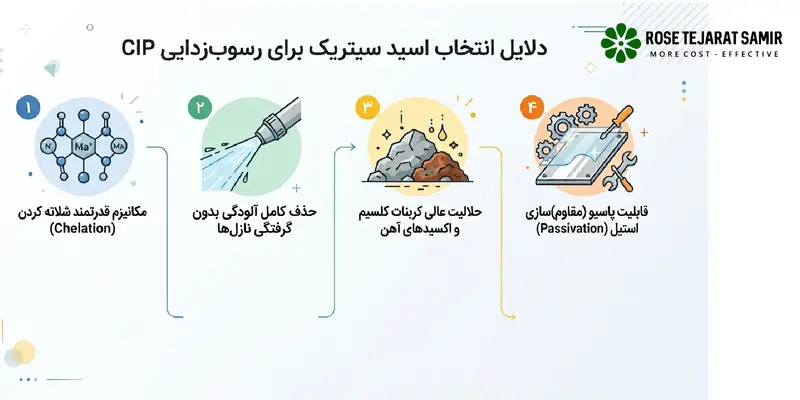

چرا اسید سیتریک برای رسوب زدایی در سیستم‌های CIP انتخاب میشود؟
برای انتخاب بهترین اسید برای رسوب زدایی باید چند عامل را همزمان در نظر گرفت. سرعت واکنش، نوع رسوب، سازگاری با متریال تجهیزات، شرایط عملیاتی و الزامات ایمنی همگی در انتخاب ماده مؤثرند.
اسید سیتریک یک اسید آلی است که علاوه‌بر خاصیت اسیدی، توانایی تشکیل کمپلکس با برخی یون‌های فلزی را دارد. همین ویژگی باعث شده است در برخی فرمولاسیون‌های شوینده و فرایندهای رسوب‌زدایی مورد استفاده قرار بگیرد.
مکانیسم شیمیایی حذف رسوبات معدنی توسط اسید سیتریک
عملکرد اصلی این اسید از طریق یک فرایند شیمیایی به نام شلاته کردن (Chelation) صورت می‌گیرد. ساختار مولکولی این اسید دارای سه گروه کربوکسیلیک است که دقیقاً مانند یک چنگک، یون‌های فلزی را به دام می‌اندازند. این ویژگی برای حذف رسوبات معدنی (کلسیم و منیزیم) بی‌نظیر است؛ زیرا رسوبات سخت و چسبنده را به نمک‌های محلول (مانند سیترات کلسیم) تبدیل می‌کند.
به این ترتیب، رسوبات به‌جای اینکه به‌شکل تکه‌های بزرگ کنده شوند و مسیر نازل‌ها را مسدود کنند، کاملاً در آب حل و به‌راحتی با جریان آبکشی تخلیه می‌شوند. این قدرت حل‌کنندگی به‌قدری بالاست که پایه و اساس استفاده اسید سیتریک در مواد شوینده تجاری نیز بر همین مکانیزم شلاته‌کنندگی استوار است. بدون شک، درک این مکانیزم، نقش اسید سیتریک در رسوب زدایی CIP را پررنگ‌تر می‌کند.
بررسی حلالیت کربنات کلسیم و اکسیدهای آهن
در آنالیز حلالیت رسوبات با اسید سیتریک، ترکیب رسوب اهمیت زیادی دارد. کربنات کلسیم یکی از ترکیبات رایج در رسوبات ناشی از آب سخت است و محیط اسیدی میتواند به حل شدن آن کمک کند.
اسید سیتریک همچنین میتواند با یون‌های آهن کمپلکس تشکیل دهد و به همین دلیل در برخی فرایندهای پاکسازی اکسیدهای فلزی و آلودگی‌های آهنی نیز کاربرد دارد. با این حال، پاکسازی رسوب و پاسیو کردن استیل دو فرایند یکسان نیستند و در صورت نیاز به پاسیو کردن، باید شرایط اختصاصی این مرحله رعایت شود. استاندارد ASTM A967/A967M نیز روش‌های پاسیو کردن قطعات استیل با محلول اسید سیتریک را در کنار روش‌های مبتنی بر اسید نیتریک پوشش می‌دهد.
در نتیجه، مهم‌ترین پارامترهای ارزیابی اسید سیتریک در یک سیستم CIP را می‌توان این‌گونه خلاصه کرد:
شاخص ارزیابی در سیستم CIP | عملکرد و خروجی اسید سیتریک | دلیل فنی / شیمیایی |
| مکانیزم اصلی پاککنندگی | تبدیل رسوب سخت به نمک محلول (بدون گرفتگی لوله) | تشکیل کمپلکس‌های پایدار (Chelation) با کلسیم و منیزیم |
ایمنی تجهیزات (استیل ۳۰۴ و ۳۱۶) | محافظت کامل + ایجاد لایه پسیو روی فلز | ماهیت آلی و عدم وجود یون‌های مخرب کلراید و سولفات |
| ایمنی محصولات (صنایع غذایی/دارویی) | تضمین عدم مسمومیت محصول نهایی | برخورداری از تاییدیه GRAS از سوی سازمان FDA |
شرایط عملیاتی بهینه (دما / غلظت) | غلظت ۱ الی ۳ درصد در دمای ۶۰ تا ۷۰ درجه سانتی‌گراد | تسریع سینتیک واکنش بدون تجزیه حرارتیِ ساختار اسید |
| وضعیت زیست‌محیطی پساب | کاهش هزینه‌های تصفیه‌خانه صنعتی | زیست‌تخریب‌پذیری کامل (Biodegradable) در سیستم فاضلاب |
مزایای رقابتی اسید سیتریک نسبت به سایر اسیدها در CIP
شاید بپرسید چرا از اسیدهای معدنی ارزان‌تری مثل نیتریک یا کلریدریک استفاده نمی‌شود؟ پاسخ در محاسبه هزینه‌های استهلاک تجهیزات نهفته است.
مقایسه فنی اسید نیتریک در برابر اسید سیتریک در CIP
اسید نیتریک و اسید سیتریک هر دو می‌توانند در فرایندهای مرتبط با پاکسازی یا آماده‌سازی سطوح استیل به کار روند، اما رفتار شیمیایی و شرایط کاربرد آنها یکسان نیست. اسید نیتریک در بسیاری از فرایندهای صنعتی سابقه استفاده دارد و اسید سیتریک نیز در برخی کاربردها به‌عنوان گزینه‌ای مبتنی بر اسید آلی مورد استفاده قرار می‌گیرد.
در بررسی خورندگی اسید نیتریک در برابر اسید سیتریک نیز نمی‌توان تنها براساس نام اسید نتیجه‌گیری کرد. غلظت، دما، مدت تماس، گرید استیل و وضعیت سطح تجهیزات همگی بر رفتار خوردگی اثر می‌گذارند. از سوی دیگر، استاندارد ASTM A967/A967M هر دو مسیر نیتریک و سیتریک را برای عملیات پاسیو کردن استیل در شرایط مشخص پوشش می‌دهد.
در برخی کاربردهای رسوب‌زدایی مبدل‌های حرارتی نیز دستورالعمل‌های سازندگان، اسید سیتریک را در کنار اسید نیتریک برای رسوبات مشخص پیشنهاد می‌کنند. برای نمونه، یک دستورالعمل فنی برای تجهیزات مبدل حرارتی، استفاده از اسید سیتریک را برای رسوبات کلسیمی و اکسیدهای فلزی روی قطعات استیل ۳۰۴ و ۳۱۶ در شرایط مشخص توصیه کرده است.
بنابراین، انتخاب اسید آلی ملایم برای CIP مانند اسید سیتریک باید براساس شرایط واقعی خط انجام شود و نه صرفاً با مقایسه قدرت اسیدی مواد.
در صنایع غذایی نیز گرید ماده اهمیت ویژه‌ای دارد. اسید سیتریک در مقررات FDA در دسته مواد دارای وضعیت GRAS در شرایط مشخص قرار گرفته است، اما این موضوع به‌معنای آن نیست که هر گرید اسید سیتریک یا هر روش استفاده از آن در CIP برای تمام کاربردهای غذایی مجاز است. گرید ماده، کاربرد نهایی و شرایط فرایند باید جداگانه بررسی شوند.
برای آشنایی بیشتر با کاربردهای این ماده می‌توانید مقاله بررسی کاربردهای اسید سیتریک را مطالعه کنید.

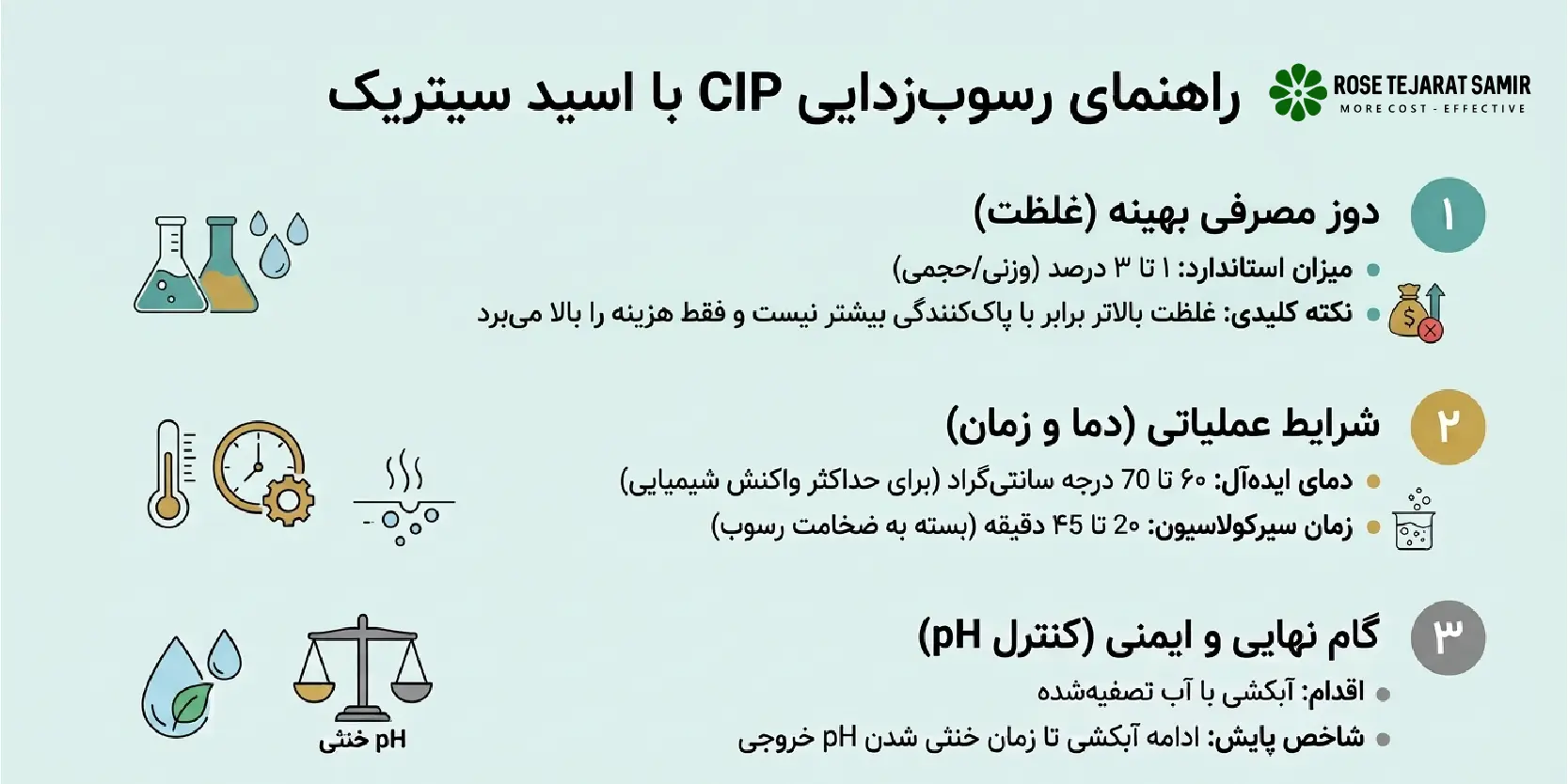

غلظت و شرایط استاندارد اسید سیتریک برای رسوب زدایی
پیدا کردن بهترین اسید برای رسوب زدایی یک بحث است، و نحوه استفاده مهندسی از آن بحثی دیگر. برای اینکه نقش اسید سیتریک در رسوب زدایی CIP به بالاترین بازدهی خود برسد، مهندسان فرایند باید سه پارامتر مهم را به‌دقت تنظیم کنند:
- دوز مصرفی بهینه: در سیستم‌های صنعتی، غلظت ۱ تا ۳ درصد (وزنی/حجمی) از محلول اسید سیتریک، اقتصادی‌ترین و کارآمدترین دوز است. غلظت‌های بالاتر لزوماً قدرت پاککنندگی را بیشتر نمی‌کنند و صرفاً هزینه تامین مواد اولیه را بالا می‌برند.
- تاثیر دما و زمان سیرکولاسیون: سینتیک واکنش‌های شیمیایی وابستگی شدیدی به دما دارد. برای دستیابی به نهایت قدرت اسید سیتریک برای رسوب زدایی، دمای محلول در حین گردش باید روی ۶۰ تا ۷۰ درجه سانتی‌گراد تنظیم شود. زمان سیرکولاسیون نیز بسته به ضخامت لایه‌های آهکی، بین ۲۰ تا ۴۵ دقیقه زمان می‌برد.
- کنترل pH: در پایان فاز اسیدی، آب خروجی خطوط باید پایش شود. سیستم باید تا زمانی که pH خروجی خنثی شود، با آب تصفیه‌شده آبکشی شود تا از خروج کامل اسید مطمئن شویم.
نکات ایمنی و ملاحظات زیست‌محیطی هنگام CIP با اسید سیتریک
یکی از معضلات بزرگ واحدهای HSE در کارخانجات، تصفیه پساب‌های سمی ناشی از سیستم CIP است. اسید سیتریک یک ترکیب کاملا زیست‌تخریب‌پذیر (Biodegradable) است که در تصفیه‌خانه‌های فاضلاب به‌سرعت تجزیه شده و بار آلودگی (BOD/COD) نامتعارفی به محیط‌زیست تحمیل نمیکند.
از سوی دیگر، کارگران و اپراتورهایی که با محلول یا پودر این اسید سروکار دارند، از خطرات وحشتناک سوختگی‌های اسیدی یا استنشاق گازهای خفه‌کننده در امان هستند. البته، استفاده از دستکش و عینک ایمنی در هنگام ساخت محلول غلیظ اولیه همچنان ضروری است.
خرید عمده اسید سیتریک گرید صنعتی و غذایی برای تامین واحدهای تولیدی
برای یک کارخانه، خرید ماده شیمیایی فقط به مقایسه قیمت محدود نمی‌شود. گرید محصول، خلوص، مشخصات فنی، بسته‌بندی، برگه آنالیز (CoA) و ثبات تامین از جمله مواردی هستند که واحد خرید و تدارکات باید پیش از سفارش بررسی کند.
در کاربردهای CIP، این موضوع اهمیت بیشتری پیدا می‌کند؛ زیرا ماده مصرفی باید با نیاز فرایند و متریال تجهیزات سازگار باشد. در صورت نیاز به گرید غذایی اسید سیتریک در CIP نیز باید مشخصات محصول با الزامات کاربرد نهایی تطبیق داده شود.
رز تجارت سمیر در زمینه تامین و واردات مواد اولیه شیمیایی فعالیت می‌کند و امکان بررسی مشخصات فنی و مستندات محصول را برای واحدهای تولیدی فراهم می‌کند. کارشناسان خرید و تدارکات می‌توانند پیش از سفارش، گرید موردنیاز، مشخصات فنی و برگه آنالیز را با نیاز فرایند خود تطبیق بدهند.
برای استعلام و بررسی گزینه‌های تامین، اطلاعات خرید عمده اسید سیتریک خشک و آبدار نیز در صفحه محصول رز تجارت ارائه شده است.
جهت مشاوره و خرید اسید سیتریک تماس بگیرید.
سخن پایانی
سیستم CIP بدون اجرای یک فاز اسیدشویی مهندسی‌شده، صرفاً یک آبکشی سطحی است که توانایی بازیابی راندمان خطوط تولید را ندارد. پررنگ بودن نقش اسید سیتریک در رسوب زدایی CIP به‌هیچ‌وجه تصادفی نیست. این اسید با مکانیزم شلاته‌کنندگی هوشمند خود، رسوبات آهکی سخت را به‌راحتی حل کرده و بدون کوچک‌ترین تنش خوردگی، آنها را از سیستم خارج می‌کند. سازگاری بی‌نظیر با تجهیزات استیل، ایمنی قطعی برای محصولات غذایی (تاییدیه FDA) و حفاظت از محیط‌زیست، ثابت می‌کند که استفاده از اسید سیتریک برای رسوب زدایی، نه‌تنها یک انتخاب فنی، بلکه یک تصمیم کاملاً استراتژیک و اقتصادی برای حفظ سرمایه‌های ماشین‌آلات کارخانه است. بدون شک، با بررسی مجموع این ویژگی‌ها، می‌توان آن را بهترین اسید برای رسوب زدایی در صنایع پیشرفته دانست.
سوالات متداول
چرا اسید سیتریک بهترین اسید برای رسوب زدایی در صنایع غذایی محسوب میشود؟
دلیل اصلی، ترکیب منحصربهفرد قدرت پاککنندگی بالا (از طریق شلاته کردن کلسیم و منیزیم) به همراه ایمنی کامل (وضعیت GRAS از سوی FDA) است. این اسید هیچ بوی تندی به جا نمیگذارد، تجهیزات را دچار خوردگی نمیکند و در صورت باقی ماندن مقادیر بسیار ناچیز در لولهها، هیچ خطر مسمومیتی برای مواد غذایی ندارد.
آیا استفاده از اسید سیتریک برای رسوب زدایی از قطعات آلومینیومی ایمن است؟
خیر. اگرچه این ماده برای استیلهای ضدزنگ (گرید ۳۰۴ و ۳۱۶) کاملاً بیخطر و حتی مفید است، اما تماس طولانیمدت آن با آلیاژهای آلومینیوم، قطعات گالوانیزه (روی) و برخی واشرهای لاستیکی، میتواند منجر به خوردگی یا افت کیفیت آنها شود.
آیا پس از اجرای فاز اسیدی در سیستم CIP، نیاز به خنثی‌سازی وجود دارد؟
بله. پس از پایان زمان سیرکولاسیون فاز اسیدی، سیستم باید با حجم مناسبی از آب تمیز آبکشی شود تا بقایای اسیدی کاملاً تخلیه شده و pH آب خروجی از خطوط لوله به حالت خنثی (حدود ۷) برسد. در برخی سیستم‌های حساس، از یک شوینده قلیایی بسیار ضعیف نیز در مراحل انتهایی برای اطمینان از خنثی‌سازی استفاده میشود.
